系统门窗如何轻易做到“滴水不漏”？

近几年，隐藏式排水设计这一专业名词迅速刷屏门窗界，成为了系统门窗的主要卖点之一。

常见的窗框排水结构

明排水

沟槽式暗排水

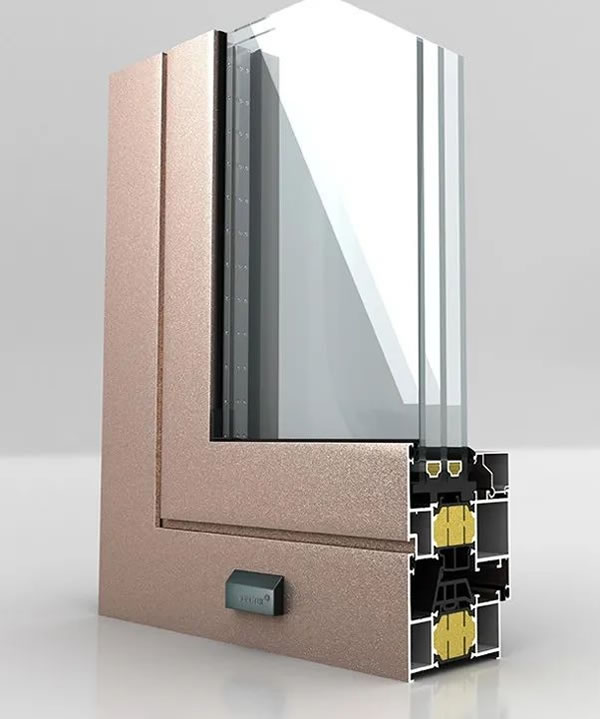

明排水

在框扇之间的排水通道内

配置防风排水孔盖

优点：工艺成熟稳定，可靠性高

缺点：排水盖同型材颜色质感难以统一，横框同底框排水孔难以对齐，不美观

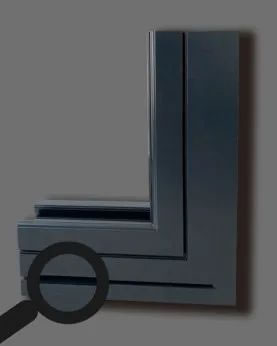

沟槽式暗排水

在底部横框上设计沟槽排水

优点：无排水孔盖

缺点：从室外看，沟槽明显，不美观，组角和中梃连接强度降低，破坏整体强度和结构稳定性，横向沟槽，长期积攒灰尘，难以清理，蓄水深度不足，容易形成倒灌

隐藏式排水系统，引用等压腔概念，排水孔垂直向下，整窗集防水、阻水、集水、阶梯防水、防倒灌为一体。

垂直向下排水 更快更顺畅

隐藏式排水设计的排水孔是垂直向下的，水受垂直向下的重力排出，排出压力大幅提高，不易形成积水。

此外，雨水可以沿整个排水孔的四周排出，比原来横向排水时的排出面积更大。也就是说，垂直向下排水更快，流量更多、更加顺畅，从而有效避免堵水。

避免大风直吹 防止雨水倒灌

隐藏式排水系统，排水孔垂直向下，避免被风直吹，加上向下排水动力足，雨水倒灌的可能性较传统门窗要小许多。

无需装排水盖 更美观

传统排水设计为防止雨水直接吹进排水孔，需要在排水孔上加上塑料盖，如此会影响门窗整体颜值。

而隐藏式排水设计即是把排水孔隐藏，外表看不到孔，无需装塑料盖，通过斜坡设计、凸点设计保证雨水顺利排出，颜值更高。

迪家之前已经全系实现了“隐藏式中梃排水设计”，在很大程度上解决了非常明显的中梃位置的美观问题。

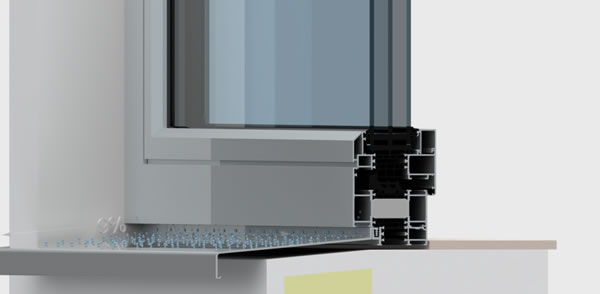

迪家新一代排水系统 消化吸收德系门窗的底层逻辑，结合中国门窗市场特点和墙体构造，为门窗配置外窗台板（披水板），从结构层面根部上解决了门窗漏水及门窗底部墙体容易产生的渗漏的问题。

同中梃隐藏排水结合实现全隐藏排水。

窗台板排水坡度9%，水可以被迅速排出，滴水线设计防止水回流侵蚀墙体。

铝型材一体成型，尺寸精准，仅19mm的纤细轮廓，表面同窗同色同质感。

提供两种规格，满足南北方需求，最大可满足150mm以上保温层的安装，滴水线距离保温大于20mm。

采用模块化理念设计，可同75高性能和85被动式窗结合使用。

（图文来源：迪家门窗公众号，侵删）
